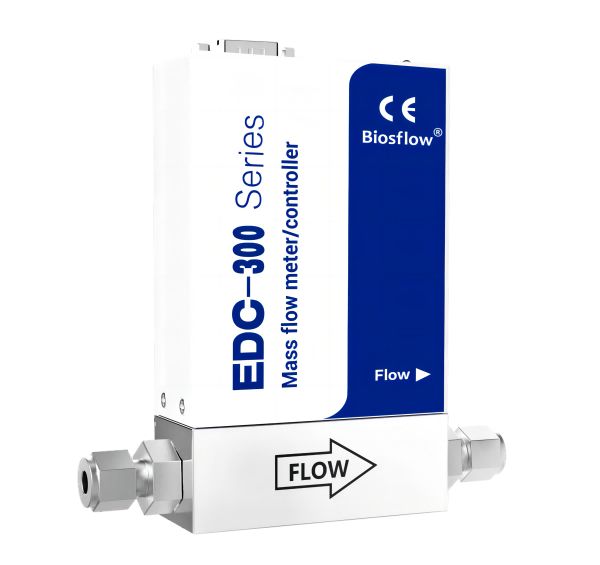

EDC-310 Kütle Akış Kontrol Cihazı ve Ölçüm Cihazı

EDC-310 Kütle Akış Kontrol Cihazı ve Ölçüm Cihazları

Tam Ölçekli Akış Aralığı: 3sccm-10sccm
Maksimum Basınç Değeri: 1500 Psi / 100 Bar
Tekrarlanabilirlik: ±0,2% FS
Kontrol Aralığı: %1~100 FS
Yanıt Süresi: <1 saniye
Çalışma Sıcaklığı: 0~50℃
Dijital İletişim: RS-485
Analog İletişim: 0~5 V / 4~20mA

Metal Conta

Yarıiletken

Özelleştirilebilir Ürünler ve Çözümler

EDC-310 Kütle Akış Kontrol Cihazı ve Ölçüm Cihazlarının Tanımı

EDC-310, yeni tasarlanmış, yeni nesil bir MFC/MFM (Kütle Akış Kontrol Cihazı/Kütle Akış Ölçer) cihazıdır. Dünyanın önde gelen birçok sıvı ölçüm ve kontrol teknolojisini benimser. Kılcal termal sıcaklık farkı sensörü temelinde, sensörün olağanüstü kararlılığını, doğrusallığını ve dinamik tepki özelliklerini sağlamak için gelişmiş "Otomatik sıcaklık farkı dengeleme teknolojisi"ni sunar. Altlık 316L paslanmaz çelikten yapılmıştır, zehirli ve aşındırıcı gazlar için uygundur, maksimum çalışma basıncı 1500 Psi'ye, maksimum akış hızı ise 1000 SLM'ye ulaşabilir. Yeni tasarlanmış dijital ölçüm kontrol devresi, dijital IO için çoklu iletişim protokolleri, analog iletişimle uyumluluk, isteğe bağlı LCD versiyonu, yerinde kullanım kolaylığı sağlayan ekran. EDC serisinin mükemmel performansı, yüksek kaliteli uygulamalar için en iyi ortaktır.

Biosflows EDC-300 Kütle Akış Kontrol Cihazı ve Ölçüm Cihazlarının Teknik Parametreleri

Performans
Akış Doğruluğu	±%0,8 RD ve ±%0,2 FS; ±%1 RD ve ±%0,5 FS (>100 SLM)
Tekrarlanabilirlik	±0,2% FS
Kontrol Aralığı	1~100% FS
Yanıt Süresi	<1s
Sıcaklık Katsayısı	Sıfır: FS/℃'nin %0,05'inden az. Aralık: SP/℃'nin %0,1'inden az.
Basınç Katsayısı	SP / Bar'ın %0,2'si
Çalışma Sıcaklığı	0~50℃
Sızıntı Oranı	1x10-9 atm. cc/sn He
Ön Isıtma Süresi	5 dakikada ±%2 FS doğruluk (en iyi doğruluğa ulaşmak için 30 dakika)
Güç Kaynağı	+15~24 V DC
Maksimum Güç Tüketimi	10W (MFC); 3W (MFM)
Dijital İletişim	RS-485 (Modbus RTU protokolü)
Analog İletişim	0~5 V / 4~20mA
Elektriksel Arayüz	9 Pinli D Konnektör (Erkek)
Vana Tipi	Normalde kapalı (MFM anlamsız)
Altlık Malzemesi	316L paslanmaz çelik
Sızdırmazlık Malzemesi	Flor kauçuk, EPDM kauçuk, nitril kauçuk
İşlem bağlantıları	Tüp/VCR Bağlantı Parçaları

EDC-310 Kütle Akış Kontrol Cihazı ve Ölçüm Cihazlarının Özellikleri

Yeni Nesil Termal Gaz Sensörü Tasarımı

Sıcaklık ve basınç değişimlerinin etkisi azdır, doğru sıcaklık ve basınç düzeltmesi, yüksek doğrusallık, mükemmel sinyal-gürültü oranı performansı sağlayarak ölçüm ve kontrol doğruluğunu artırır ve uzun vadeli sıfır noktası kararlılığını korur.

Üstün Dinamik Özellikler

Yeni mikroelektronik çip enerji tasarrufu teknolojisi ve yenilikçi çok seviyeli kontrol döngüsü, süper dinamik özellikler sunar. Kontrol performansı uyarlanabilir olup, aşırı sapma olmadan ayar noktası değişikliklerine hızlı yanıt verir.

Esnek ve Değiştirilebilir IO Seçimi

EDC-310 Kütle Akış Kontrol Cihazı ve Ölçüm Cihazlarında çeşitli giriş/çıkış seçenekleri mevcuttur. Çeşitli analog sinyallere ve standart RS232 iletişim seçeneklerine ek olarak, vana temizleme/kapatma ve vana analog çıkışı da bulunmaktadır. Çoklu fieldbus seçeneği de mevcuttur.

Geniş Akış Aralığı ve Yüksek Basınç Uyarlanabilirliği

Akış aralığı 3 sccm'den 1000 SLM'ye kadar çıkabilir, çalışma basıncı 500 psi/100 bar'a kadar ulaşabilir ve akış ölçümü ve kontrolü, yukarı ve aşağı akış arasındaki son derece yüksek basınç farkı (6 bar ile 70 bar arası) altında gerçekleştirilebilir.

Çoklu Gaz ve Kanat Açıklığı Ayarlama Fonksiyonu

Farklı gazların ve akış aralıklarının ihtiyaçlarını karşılamak için tek bir cihaz platformu seçin, birden fazla gaz kalibrasyon bilgisini saklayın ve önceden ayarlayın; bu nedenle EDC-310 Kütle Akış Kontrol Cihazımızı seçin, kullanıcılar tek bir cihazla farklı gazlar ve aralıklar arasında kolayca geçiş yapabilirler.

EDC-310 Kütle Akış Kontrol Cihazı ve Ölçüm Cihazlarının Uygulaması

Elyaf Üretimi Sırasında Gaz Kontrolü

Optik fiber endüstrisinde optik fiber ön şekillendirme ekipmanı, optik fiber çekme ve şerit optik fiber hazırlama işlemleri kullanılmaktadır. Fiber çekme işlemi sırasında, fiberin kalitesini ve performansını sağlamak için atmosferin bileşimi ve akışı kontrol edilmelidir. Koruyucu gaz, kurutucu gaz vb. gibi belirli miktarda gaz verilmesi gerekir. Optik fiber çekme MFC'si, doğru atmosfer ortamını sağlamak için gazın akış hızını ve karışım oranını kontrol etmek için kullanılır. Optik fiber hazırlama işleminin istikrarlı ve tekrarlanabilir olmasını sağlamak için kullanılır.

Biyoreaktör Gaz Akış Kontrolü

Doğru, tekrarlanabilir ve istikrarlı hava akışı, güvenilir bir biyolojik büyüme süreci için kritik öneme sahiptir. Özellikle Ar-Ge ortamlarında, optimum büyüme koşullarını incelemek için geniş bir gaz akışı varyasyon aralığı gereklidir. Masaüstü biyoreaktörler, kompakt gaz akışı ölçüm cihazlarına ihtiyaç duyar. Müşteri spesifikasyonlarına göre biyoreaktör üreten üreticiler için, teslimat süresi engellerini telafi etmek amacıyla çeşitli akış ölçüm cihazlarının varyasyon sayısını azaltma ihtiyacı vardır. Ek olarak, biyoreaktör kullanıcılarını mevcut proses koşulları hakkında bilgilendirmek için basınç verilerine ihtiyaç duyulmaktadır.

Katalizör Değerlendirme Ekipmanları

Katalizör geliştirme, bileşiklerin yoğunlaşmasını önlemek ve reaktörlerden çıkan egzoz gazlarının kimyasal bileşimini analiz etmek için yüksek sıcaklık ve basınca ihtiyaç duyar. Bir katalizörün belirli bir kimyasal reaksiyon için hangi koşullar altında en iyi performansı gösterdiğini bulmak için yüksek basınç aralığı ele alınmalıdır. Uygulamada, basınç hassas bir şekilde kontrol edilmeli ve basınç aralığı geniş olmalıdır. Ayrıca, ilgili kontrol cihazı yüksek basınç, yüksek sıcaklık ve düşük akışı yönetebilmelidir. Ürün, bu uygulamadaki koşullara mükemmel şekilde uyarlanmıştır.

Analitik Cihazlarda Gaz Akışı Kontrol Uygulamaları

Birçok analitik uygulamada ortak bir faktör, küçük ve sabit bir gaz akışına (akış aralığı: 1-1000 sccm) duyulan ihtiyaçtır; çünkü gaz akışı ve değişimleri ölçümde doğrudan görülebilir, bu nedenle kararlı bir gaz akışı önemlidir. Analitik ekipmanlarda, taşıyıcı gaz akışı ölçüm sonuçlarını doğrudan etkiler. Örneğin, bir maddenin kromatografik kolondaki tutunma süresi doğrudan sıvının kararlılığına bağlıdır. Akış dalgalandığında, ölçüm de dalgalanır. Bu ürün, kısa ve uzun vadeli kontrol kararlılığına sahiptir.

Biosflows EDC-300 Kütle Akış Kontrol Cihazı ve Ölçüm Cihazı Prensibi

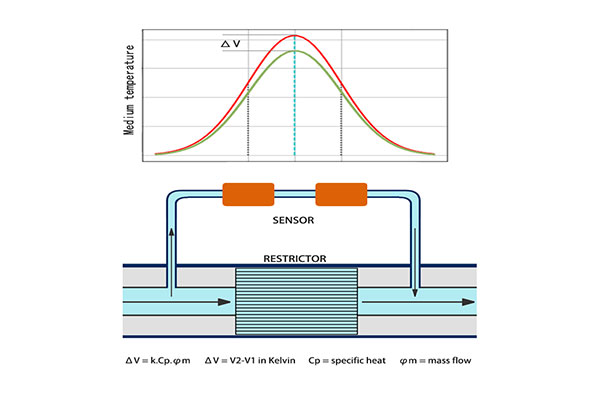

Sensör Şeması

Termal kütle akış ölçerinin (MFM) temel sensörü, termal sensör ve ısıtma elemanı içeren paslanmaz çelik bir kılcal borudan oluşan kılcal termal sıcaklık farkı prensibine dayanmaktadır. Gazın bir kısmı baypas sensöründen geçer ve ısıtma elemanı tarafından ısıtılır. Gaz akışı, sensörden geçen kütle akışıyla orantılı asimetrik bir sıcaklık dağılımına neden olur.

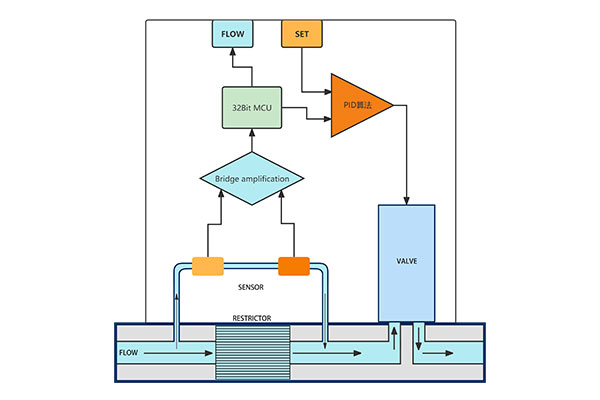

MFC Yapı Şeması

Termal kütle akış kontrol cihazının (MFC) ana akış kanalı, laminer akış elemanı tarafından mükemmel bir şekilde şöntlenir, böylece sensörün çıkışı toplam kütle akışıyla doğrusal bir ilişkiye sahip olur. Sensörün çıkış sinyali yükseltilir ve kullanıcı tarafından ayarlanan sinyalle karşılaştırılır, solenoid valfin açılması PID algoritması ile kontrol edilir, akış ayarlanır ve kütle akışının kapalı döngü kontrolü gerçekleştirilir.
