Camdan bir Dewar şişesinin yapısı ve işlevi

Camdan yapılmış Dewar şişeleri, çift cidarlı vakum yalıtımlı kaplardır. Depolanan bir ürünü (LN2, CO2 veya diğer soğutucu) ortam sıcaklığından termal olarak yalıtmak için kullanılırlar. Dewar şişeleri, boyun açıklığının tepesinde birbirine kaynaşmış bir iç ve bir dış ampulden oluşur. İç ve dış pistonlar arasındaki boşluk, Dewar'da depolanan ürünlerin ortam sıcaklığı (temas ısısı) ile termal temasını önlemek için vakumla yalıtılmıştır. Ek olarak, camdan yapılmış Dewar şişeleri, ısı radyasyonunu en aza indirmek için vakum alanında gümüş kaplama ile donatılmıştır. En iyi yalıtım, hem temas ısısını (vakum) hem de radyasyon ısısını (gümüşleme) azaltarak elde edilebilir.

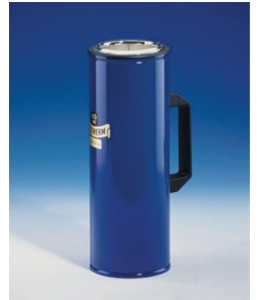

Güvenlik ve iş güvenliği nedenleriyle, camdan yapılmış Dewar şişeleri her zaman koruyucu bir mahfazaya kurulmalıdır. Bu koruyucu kapak sac, alüminyum, paslanmaz çelik veya şeffaf bir PU kaplamadan yapılabilir.

Yalnızca tüm standart cam Dewar şişeleri, maksimum 0,1 bar'lık bir aşırı basınca kadar kullanılabilir. İstek üzerine daha yüksek çalışma basınçları.

Tamamen veya kısmen gümüşlenmiş kaplamalar ve bunların buharlaşma oranlarına etkisi

Gümüş kaplamalı cam Dewar şişeleriyle ilgili olarak, tam gümüş kaplama (standart), görüntüleme çizgili gümüş kaplama ve gümüşsüz - şeffaf (özel tasarım) arasında bir ayrım yapılmalıdır. En düşük radyasyon kayıpları (ısı radyasyonu) tamamen gümüş kaplama yapıldığında elde edilir. Böylece depolanan soğutucu akışkanın en düşük buharlaşma hızına / en iyi statik tutma süresine tam gümüş kaplama ile ulaşılır. Gümüş katmana bir görüntüleme şeridi ekleyerek, radyan ısının yansımasını ve dolayısıyla yalıtım performansını değiştirirsiniz. Bir görüntüleme şeridi ne kadar büyükse veya bir gümüş kaplamaya ne kadar çok izleme şeridi dahil edilirse, Dewar kabında depolanan soğutucu akışkanın enerji kaybı o kadar büyük olur. Diyagram, bir Dewar şişesi tip 15 C, 1'deki sıvı nitrojenin buharlaşma oranlarını göstermektedir.
